Probe Waveguide Antennas

  • Ideal for applications such as:
    • Antenna Measurements
    • Laboratory Use
    • Wireless Communications
    • Microwave Radio Systems
  • In Stock and Shipped Same Day!
Available for Same-Day Shipping!
View our Full Portfolio of Waveguide Antennas
Part No. & Additional Views Frequency Band (GHz) Gain Waveguide Type/Size Flange Type/Size Horizontal Beamwidth Vertical Beamwidth

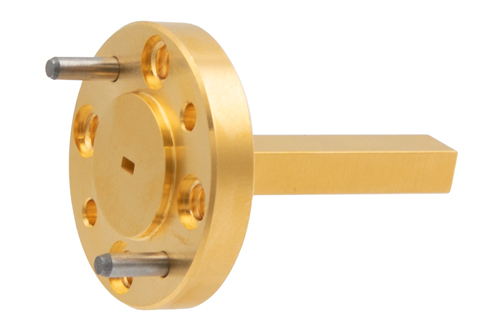

WR-6 Waveguide Probe Antenna Operating from 110 GHz to 170 GHz with a Nominal 6.5 dBi Gain with UG-387/U-Mod Round Cover Flange
descrWR-6 Waveguide Probe Antenna Operating from 110 GHz to 170 GHz with a Nominal 6.5 dBi Gain with UG-387/U-Mod Round Cover Flange descrWR-6 Waveguide Probe Antenna Operating from 110 GHz to 170 GHz with a Nominal 6.5 dBi Gain with UG-387/U-Mod Round Cover Flange
PEWAN1124 110 - 170 6.5 dBi Rectangular WR-6 Round Cover UG-387/U-Mod 60.00 115.00
WR-8 Waveguide Probe Antenna, 90 GHz to 140 GHz Frequency Range, 6.5 dBi Gain, UG-387/U-Mod Flange
descrWR-8 Waveguide Probe Antenna, 90 GHz to 140 GHz Frequency Range, 6.5 dBi Gain, UG-387/U-Mod Flange descrWR-8 Waveguide Probe Antenna, 90 GHz to 140 GHz Frequency Range, 6.5 dBi Gain, UG-387/U-Mod Flange
PEWAN1125 90 - 140 6.5 dBi Rectangular WR-8 Round Cover UG-387/U-Mod 60.00 115.00
WR-10 Waveguide Probe Antenna Operating from 75 GHz to 110 GHz with a Nominal 6.5 dBi Gain with UG-387/U-Mod Round Cover Flange
descrWR-10 Waveguide Probe Antenna Operating from 75 GHz to 110 GHz with a Nominal 6.5 dBi Gain with UG-387/U-Mod Round Cover Flange descrWR-12 Waveguide Probe Antenna Operating from 60 GHz to 90 GHz with a Nominal 6.5 dBi Gain with UG-387/U Round Cover Flange
PEWAN1126 75 - 110 6.5 dBi Rectangular WR-10 Round Cover UG-387/U-Mod 60.00 115.00
WR-12 Waveguide Probe Antenna Operating from 60 GHz to 90 GHz with a Nominal 6.5 dBi Gain with UG-387/U Round Cover Flange
descrWR-12 Waveguide Probe Antenna Operating from 60 GHz to 90 GHz with a Nominal 6.5 dBi Gain with UG-387/U Round Cover Flange descrWR-12 Waveguide Probe Antenna Operating from 60 GHz to 90 GHz with a Nominal 6.5 dBi Gain with UG-387/U Round Cover Flange
PEWAN1127 60 - 90 6.5 dBi Rectangular WR-12 Round Cover UG-387/U 60.00 115.00

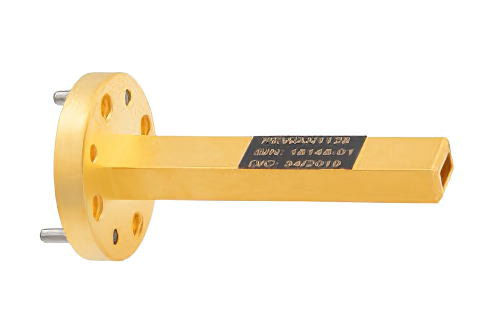

WR-15 Waveguide Probe Antenna Operating from 50 GHz to 75 GHz with a Nominal 6.5 dBi Gain with UG-385/U Round Cover Flange
descrWR-15 Waveguide Probe Antenna Operating from 50 GHz to 75 GHz with a Nominal 6.5 dBi Gain with UG-385/U Round Cover Flange descrWR-15 Waveguide Probe Antenna Operating from 50 GHz to 75 GHz with a Nominal 6.5 dBi Gain with UG-385/U Round Cover Flange
PEWAN1128 50 - 75 6.5 dBi Rectangular WR-15 Round Cover UG-385/U 60.00 115.00

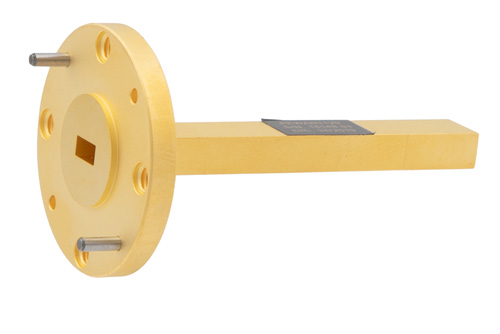

WR-19 Waveguide Probe Antenna Operating from 40 GHz to 60 GHz with a Nominal 6.5 dBi Gain with UG-383/U-Mod Round Cover Flange
descrWR-19 Waveguide Probe Antenna Operating from 40 GHz to 60 GHz with a Nominal 6.5 dBi Gain with UG-383/U-Mod Round Cover Flange descrWR-19 Waveguide Probe Antenna Operating from 40 GHz to 60 GHz with a Nominal 6.5 dBi Gain with UG-383/U-Mod Round Cover Flange
PEWAN1129 40 - 60 6.5 dBi Rectangular WR-19 Round Cover UG-383/U-Mod 60.00 115.00
WR-22 Waveguide Probe Antenna Operating from 33 GHz to 50 GHz with a Nominal 6.5 dBi Gain with UG-383/U Round Cover Flange
descrWR-22 Waveguide Probe Antenna Operating from 33 GHz to 50 GHz with a Nominal 6.5 dBi Gain with UG-383/U Round Cover Flange descrWR-22 Waveguide Probe Antenna Operating from 33 GHz to 50 GHz with a Nominal 6.5 dBi Gain with UG-383/U Round Cover Flange
PEWAN1130 33 - 50 6.5 dBi Rectangular WR-22 Round Cover UG-383/U 60.00 115.00
WR-28 Waveguide Probe Antenna Operating from 26.5 GHz to 40 GHz with a Nominal 6.5 dBi Gain with UG-599/U Square Cover Flange
descrWR-28 Waveguide Probe Antenna Operating from 26.5 GHz to 40 GHz with a Nominal 6.5 dBi Gain with UG-599/U Square Cover Flange descrWR-28 Waveguide Probe Antenna Operating from 26.5 GHz to 40 GHz with a Nominal 6.5 dBi Gain with UG-599/U Square Cover Flange
PEWAN1131 26.5 - 40 6.5 dBi Rectangular WR-28 Square Cover UG-599/U 60.00 115.00
WR-34 Waveguide Probe Antenna Operating from 22 GHz to 33 GHz with a Nominal 6.5 dBi Gain with UG-1530/U Square Cover Flange
descrWR-34 Waveguide Probe Antenna Operating from 22 GHz to 33 GHz with a Nominal 6.5 dBi Gain with UG-1530/U Square Cover Flange descrWR-34 Waveguide Probe Antenna Operating from 22 GHz to 33 GHz with a Nominal 6.5 dBi Gain with UG-1530/U Square Cover Flange
PEWAN1132 22-110 6.5 dBi Rectangular WR-34 Square Cover UG-1530/U 60.00 115.00

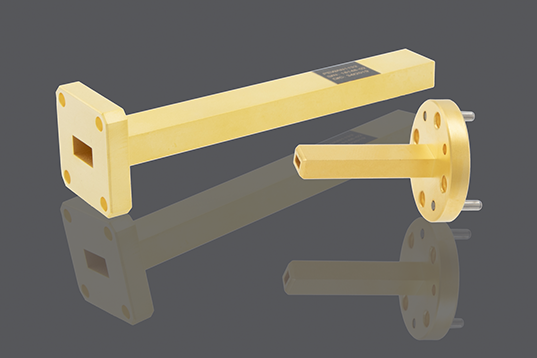

Probe Waveguide Antennas from Pasternack

Probe waveguide antennas are used in a wide variety of applications due to their high power handling capability, low loss, high directivity, and near constant electrical performance across a broad bandwidth. Pasternack’s probe antennas offer operating frequencies from 22-170 GHz with 6.5 dBi of gain. These antennas offer a low gain variation across their operating frequency. Probe waveguide antennas are part of Pasternack's full line of RF components available for same-day shipping.
