Frequency Dividers in Rugged and Compact SMA Connectorized Packages

  • Comprehensive selection of 28 different prescaler models
  • Broadband input frequency coverage from 0.1 GHz to 20 GHz
  • Broad selection of divide-by-ratios ranging from 2 to 40
  • Input power range from -20 dBm to +15 dBm
  • Output power levels range from -6 to +5 dBm
  • Low phase noise down to -155 dBc/Hz typical @ 100 kHz offset
  • Compact coaxial packaged assemblies guaranteed to meet
    MIL-STD environmental test conditions
Available for Same-Day Shipping!
Part No. & Additional Views Input Frequency (GHz) Output Frequency (GHz) Divide-By Prescaler CW Input Power (dBm) Maximum Input Power (CW) Output Power Typical (dBm) SSB Phase Noise (dBc/Hz @ 100 KHz Offset) DC Bias (Volts/mA) RF Connectors

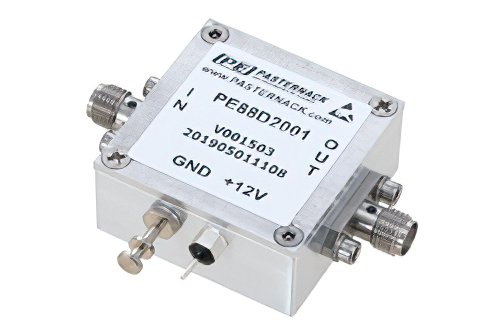

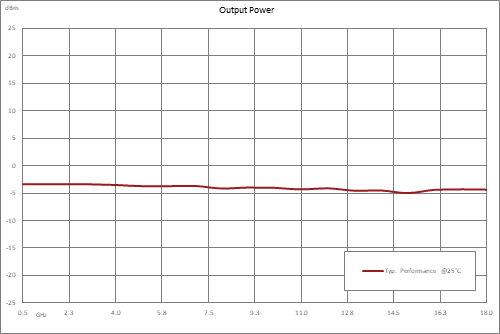

Frequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, SMA
descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, SMA
PE88D2001
descrFrequency Divider, Divide by 2 Prescaler Module, 500 MHz to 18 GHz, SMA
0.5 to 18 0.25 to 9 2 -15 to +10 +10 -4 -147 +12 / 85 Female SMA

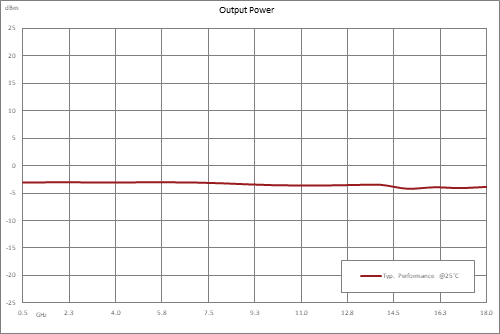

Frequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, SMA
descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, SMA
PE88D4001
descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, SMA
0.5 to 18 0.125 to 4.5 4 -15 to +10 +10 -4 -147 +12 / 110 Female SMA

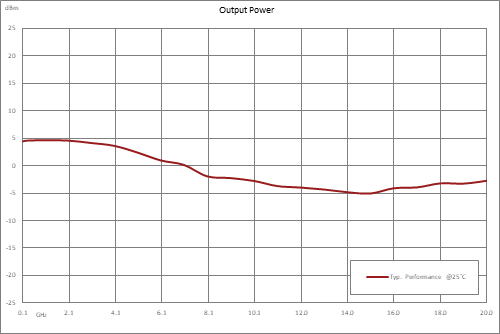

Frequency Divider, Divide by 2 Prescaler Module, 100 MHz to 20 GHz, SMA
descrFrequency Divider, Divide by 2 Prescaler Module, 100 MHz to 20 GHz, SMA
PE88D2002
descrFrequency Divider, Divide by 2 Prescaler Module, 100 MHz to 20 GHz, SMA
0.1 to 20 0.05 to 10 2 -18 to +10 +10 0 -153 +5 / 160 Female SMA
Frequency Divider, Divide by 4 Prescaler Module, 100 MHz to 20 GHz, SMA
descrFrequency Divider, Divide by 4 Prescaler Module, 100 MHz to 20 GHz, SMA
PE88D4002
descrFrequency Divider, Divide by 4 Prescaler Module, 100 MHz to 20 GHz, SMA
0.1 to 20 0.025 to 5 4 16 to +10 +10 +5 -153 +5 / 170 Female SMA
Frequency Divider, Divide by 8 Prescaler Module, 100 MHz to 20 GHz, SMA
descrFrequency Divider, Divide by 8 Prescaler Module, 100 MHz to 20 GHz, SMA
PE88D8002
descrFrequency Divider, Divide by 8 Prescaler Module, 100 MHz to 20 GHz, SMA
0.1 to 20 0.0125 to 2.5 8 -16 to +10 +10 +4 -153 +5 / 170 Female SMA

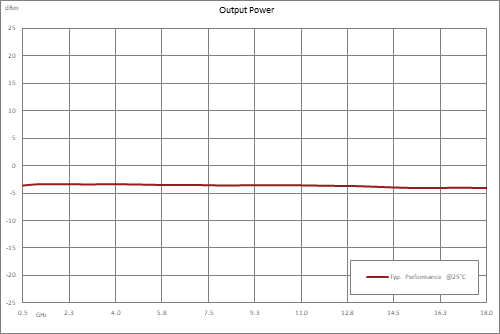

Frequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, SMA
descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, SMA
PE88D8001
descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, SMA
0.5 to 18 0.0625 to 2.25 8 -15 to +10 +10 -4 -147 +12 / 110 Female SMA

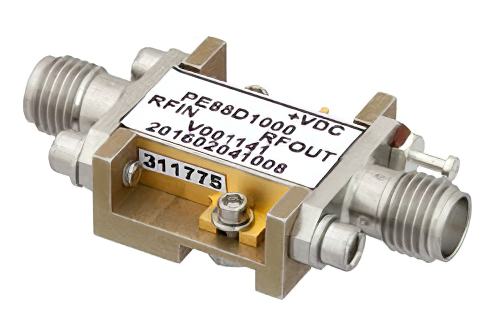

Frequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
PE88D1000
descrFrequency Divider, Divide by 10 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
0.5 to 18 0.05 to 1.8 10 -20 to +10 +10 -1 -155 +5 / 152 Female SMA

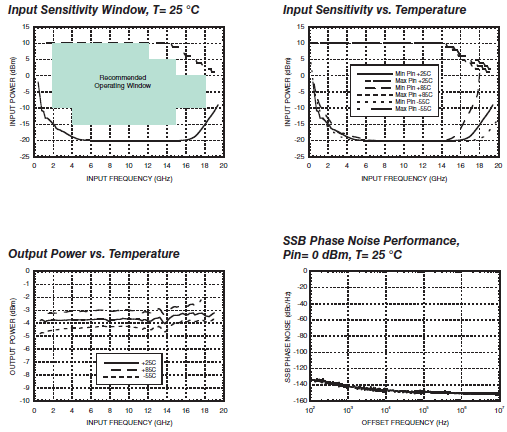

Frequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
PE88D4000
descrFrequency Divider, Divide by 4 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
0.5 to 18 0.125 to 4.5 4 -20 to +10 +10 -4 -150 +5 / 93 Female SMA
Frequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
PE88D5000
descrFrequency Divider, Divide by 5 Prescaler Module, 500 MHz to 8 GHz, Field Replaceable SMA
0.5 to 8 0.10 to 1.6 5 -20 to +15 +15 -1 -155 +5 / 80 Female SMA
Frequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
PE88D8000
descrFrequency Divider, Divide by 8 Prescaler Module, 500 MHz to 18 GHz, Field Replaceable SMA
0.5 to 18 0.0625 to 2.25 8 -20 to +10 +10 -4 -150 +5 / 80 Female SMA

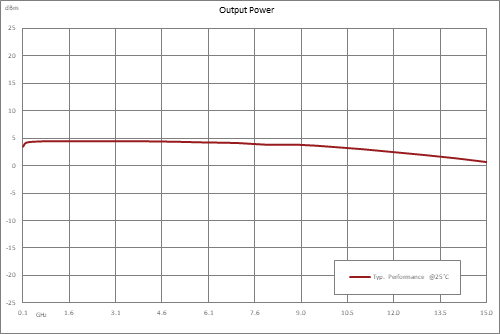

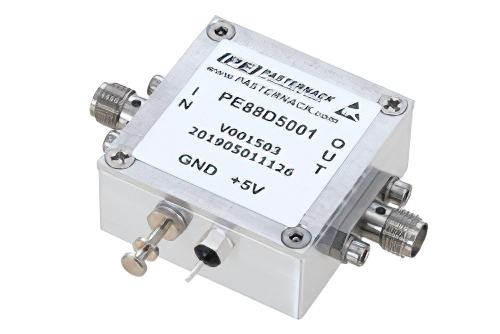

Frequency Divider, Divide by 5 Prescaler Module, 100 MHz to 15 GHz, SMA
descrFrequency Divider, Divide by 5 Prescaler Module, 100 MHz to 15 GHz, SMA
PE88D5001
descrFrequency Divider, Divide by 5 Prescaler Module, 100 MHz to 15 GHz, SMA
0.1 to 15 0.020 to 3 5 -24 to +10 +10 +3 -153 +5 / 205 Female SMA
Frequency Divider, Divide by 6 Prescaler Module, 100 MHz to 15 GHz, SMA
descrFrequency Divider, Divide by 6 Prescaler Module, 100 MHz to 15 GHz, SMA
PE88D5001
descrFrequency Divider, Divide by 6 Prescaler Module, 100 MHz to 15 GHz, SMA
0.1 to 15 0.016 to 2.5 6 -24 to +10 +10 +4 -153 +5 / 205 Female SMA

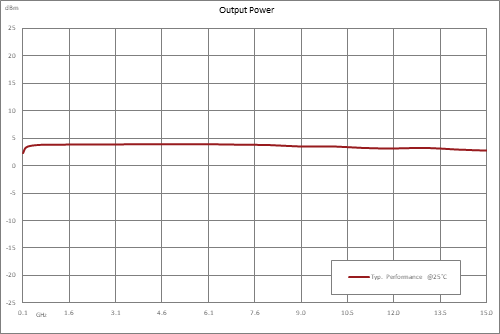

Frequency Divider, Divide by 7 Prescaler Module, 100 MHz to 15 GHz, SMA
descrFrequency Divider, Divide by 7 Prescaler Module, 100 MHz to 15 GHz, SMA
PE88D7000
descrFrequency Divider, Divide by 7 Prescaler Module, 100 MHz to 15 GHz, SMA
0.1 to 15 0.0142 to 2.142 7 -23 to +10 +10 +5 -153 +5 / 205 Female SMA

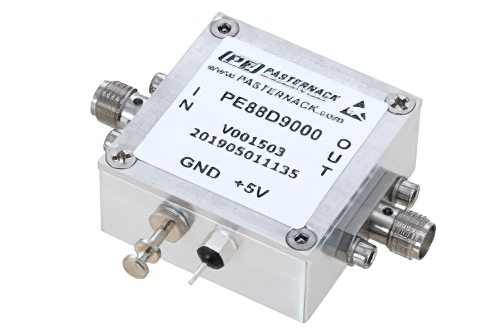

Frequency Divider, Divide by 9 Prescaler Module, 100 MHz to 15 GHz, SMA
descrFrequency Divider, Divide by 9 Prescaler Module, 100 MHz to 15 GHz, SMA
PE88D9000
descrFrequency Divider, Divide by 9 Prescaler Module, 100 MHz to 15 GHz, SMA
0.1 to 15 0.011 to 1.667 9 -22 to +10 +10 +4 -153 +5 / 205 Female SMA

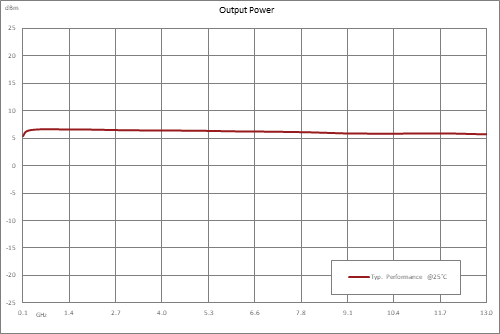

Frequency Divider, Divide by 4 Prescaler Module, 100 MHz to 13 GHz, SMA
descrFrequency Divider, Divide by 4 Prescaler Module, 100 MHz to 13 GHz, SMA
PE88D4003
descrFrequency Divider, Divide by 4 Prescaler Module, 100 MHz to 13 GHz, SMA
0.1 to 13 0.025 to 3.25 4 -20 to +10 +10 +5 -151 +12 / 120 Female SMA

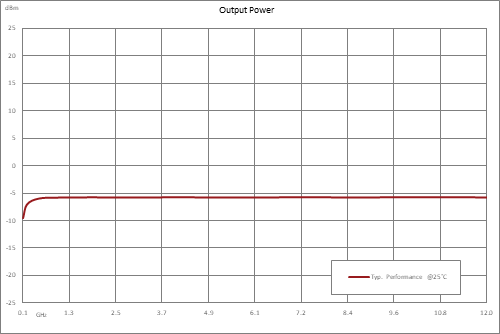

Frequency Divider, Divide by 8 Prescaler Module, 100 MHz to 12 GHz, SMA
descrFrequency Divider, Divide by 8 Prescaler Module, 100 MHz to 12 GHz, SMA
PE88D8003
descrFrequency Divider, Divide by 8 Prescaler Module, 100 MHz to 12 GHz, SMA
0.1 to 12 0.0125 to 1.5 8 -20 to +10 +10 -6 -153 +12 / 70 Female SMA
Frequency Divider, Divide by 10 Prescaler Module, 100 MHz to 12.5 GHz, SMA
descrFrequency Divider, Divide by 10 Prescaler Module, 100 MHz to 12.5 GHz, SMA
PE88D1001
descrFrequency Divider, Divide by 10 Prescaler Module, 100 MHz to 12.5 GHz, SMA
0.1 to 12.5 0.010 to 1.25 10 -20 to +10 +10 -1 -144 +12 / 185 Female SMA
Frequency Divider, Divide by 12 Prescaler Module, 100 MHz to 13 GHz, SMA
descrFrequency Divider, Divide by 12 Prescaler Module, 100 MHz to 13 GHz, SMA
PE88D12000
descrFrequency Divider, Divide by 12 Prescaler Module, 100 MHz to 13 GHz, SMA
0.1 to 13 0.008 to 1.08 12 -20 to +10 +10 -1 -145 +12 / 185 Female SMA

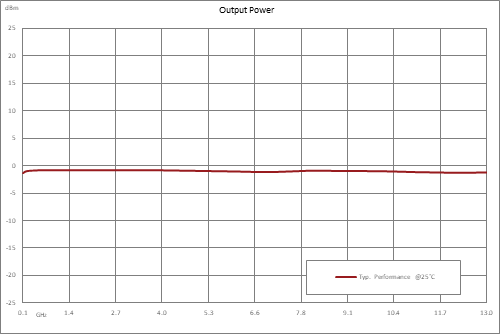

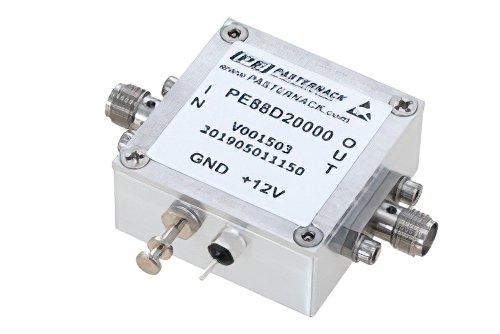

Frequency Divider, Divide by 20 Prescaler Module, 100 MHz to 13 GHz, SMA
descrFrequency Divider, Divide by 20 Prescaler Module, 100 MHz to 13 GHz, SMA
PE88D20000
descrFrequency Divider, Divide by 20 Prescaler Module, 100 MHz to 13 GHz, SMA
0.1 to 13 0.005 to 0.650 20 -20 to +10 +10 -1 -145 +12 / 195 Female SMA
Frequency Divider, Divide by 24 Prescaler Module, 100 MHz to 12 GHz, SMA
descrFrequency Divider, Divide by 24 Prescaler Module, 100 MHz to 12 GHz, SMA
PE88D24000
descrFrequency Divider, Divide by 24 Prescaler Module, 100 MHz to 12 GHz, SMA
0.1 to 12 0.00416 to 0.5 24 -20 to +10 +10 -1 -147 +12 / 140 Female SMA
Frequency Divider, Divide by 40 Prescaler Module, 100 MHz to 12 GHz, SMA
descrFrequency Divider, Divide by 40 Prescaler Module, 100 MHz to 12 GHz, SMA
PE88D40000
descrFrequency Divider, Divide by 40 Prescaler Module, 100 MHz to 12 GHz, SMA
0.1 to 12 0.0025 to 0.3 40 -20 to +10 +10 -1 -147 +12 / 150 Female SMA

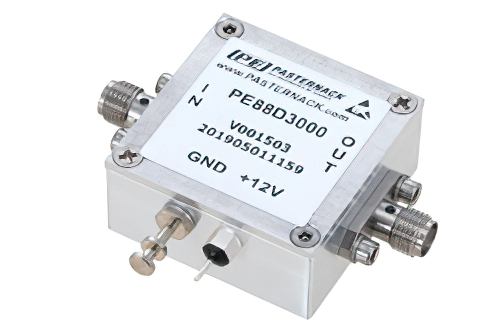

Frequency Divider, Divide by 3 Prescaler Module, 100 MHz to 7 GHz, SMA
descrFrequency Divider, Divide by 3 Prescaler Module, 100 MHz to 7 GHz, SMA
PE88D3000
descrFrequency Divider, Divide by 3 Prescaler Module, 100 MHz to 7 GHz, SMA
0.1 to 7 0.03 to 2.33 3 -20 to +10 +10 -1 -150 +12 / 70 Female SMA

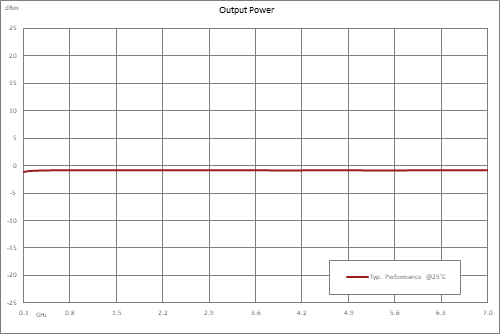

Frequency Divider, Divide by 15 Prescaler Module, 100 MHz to 7 GHz, SMA
descrFrequency Divider, Divide by 15 Prescaler Module, 100 MHz to 7 GHz, SMA
PE88D15000
descrFrequency Divider, Divide by 15 Prescaler Module, 100 MHz to 7 GHz, SMA
0.1 to 7 0.00667 to 0.4667 15 -12 to +12 +12 -1 -150 +12 / 150 Female SMA
Frequency Divider, Divide by 5 Prescaler Module, 100 MHz to 7 GHz, SMA
descrFrequency Divider, Divide by 5 Prescaler Module, 100 MHz to 7 GHz, SMA
PE88D25000
descrFrequency Divider, Divide by 5 Prescaler Module, 100 MHz to 7 GHz, SMA
0.1 to 7 0.020 to 1.4 5 -12 to +12 +12 -1 -150 +12 / 80 Female SMA

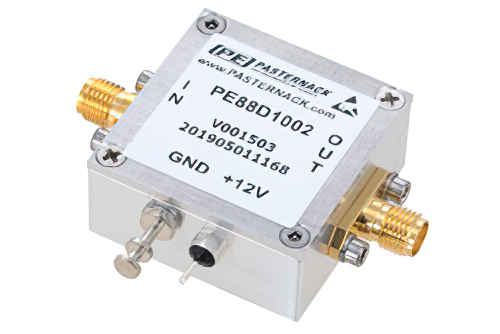

Frequency Divider, Divide by 10 Prescaler Module, 200 MHz to 6 GHz, SMA
descrFrequency Divider, Divide by 10 Prescaler Module, 200 MHz to 6 GHz, SMA
PE88D1002
descrFrequency Divider, Divide by 10 Prescaler Module, 200 MHz to 6 GHz, SMA
0.2 to 6 0.020 to 0.6 10 -12 to +12 +12 -1.5 -144/td> +12 / 100 Female SMA

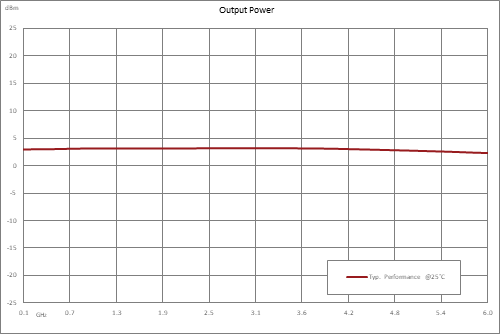

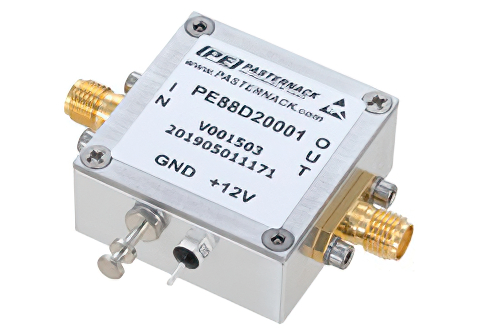

Frequency Divider, Divide by 20 Prescaler Module, 200 MHz to 6 GHz, SMA
descrFrequency Divider, Divide by 20 Prescaler Module, 200 MHz to 6 GHz, SMA
PE88D20001
descrFrequency Divider, Divide by 20 Prescaler Module, 200 MHz to 6 GHz, SMA
0.2 to 6 0.010 to 0.3 20 -12 to +12 +12 +2 -144/td> +12 / 95 Female SMA

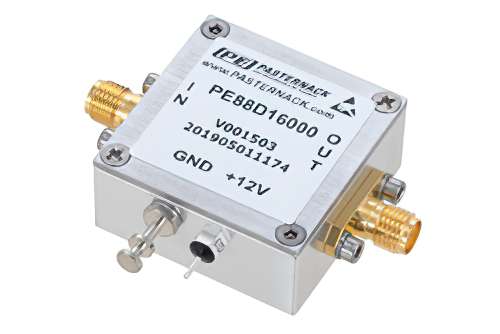

Frequency Divider, Divide by 16 Prescaler Module, 400 MHz to 4 GHz, SMA
descrFrequency Divider, Divide by 16 Prescaler Module, 400 MHz to 4 GHz, SMA
PE88D16000
descrFrequency Divider, Divide by 16 Prescaler Module, 400 MHz to 4 GHz, SMA
0.4 to 4 0.025 to 0.25 16 -15 to +12 +12 -1 -144/td> +12 / 75 Female SMA

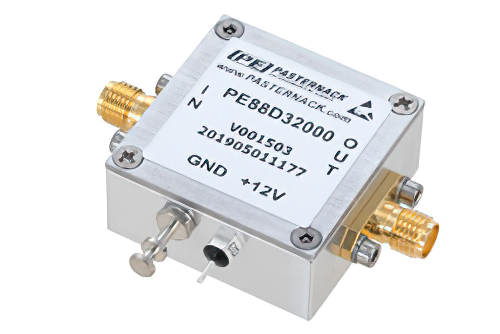

Frequency Divider, Divide by 32 Prescaler Module, 400 MHz to 4 GHz, SMA
descrFrequency Divider, Divide by 32 Prescaler Module, 400 MHz to 4 GHz, SMA
PE88D32000
descrFrequency Divider, Divide by 32 Prescaler Module, 400 MHz to 4 GHz, SMA
0.4 to 4 0.0125 to 0.125 32 -15 to +12 +12 0 -144/td> +12 / 75 Female SMA

Frequency Dividers in Rugged and Compact SMA Connectorized Packages from Pasternack Enterprises

Pasternack’s new line of Frequency Divider modules covers broadband frequencies from 0.1 GHz to 20 GHz. A comprehensive selection of 28 different models are offered in a variety of fixed divide-by-ratios from 2 to 40. These prescalers are ideal for use in phase locked loop (PLL) and frequency synthesizer circuit designs, as well as test instrumentation. Applications may involve use in aerospace and defense, satellite communications, VSAT, test and measurement equipment, and point-to-point radios.

Designs are available in compact and rugged SMA connectorized packages. Circuit assemblies feature advanced GaAs HBT MMIC semiconductor technology that produces low additive SSB phase noise performance, with typical levels down to -155 dBc/Hz at 100 KHz offset. Input power ranges from -20 to +15 dBm, with output power ranges from -6 to +5 dBm depending on the model.

All Pasternack Frequency Divider modules are designed for high reliability. Most models are guaranteed to meet MIL-STD-202 environmental test conditions for humidity, shock, vibration, and altitude. Some models are hermetically sealed and guaranteed to meet MIL-STD-883 environmental test conditions for temperature cycle and fine and gross leak.
