Dual Polarized Waveguide Antennas
  • Ideal for applications such as:
  • Antenna Measurements
  • Laboratory Use
  • Wireless Communications
  • Microwave Radio Systems
  • In Stock and Shipped Same Day!

Product


Name

Frequency
Range
(GHz)

Gain

Waveguide

Type/Size

Flange

Type/Size

Horizontal
Beamwidth

Vertical

Beamwidth

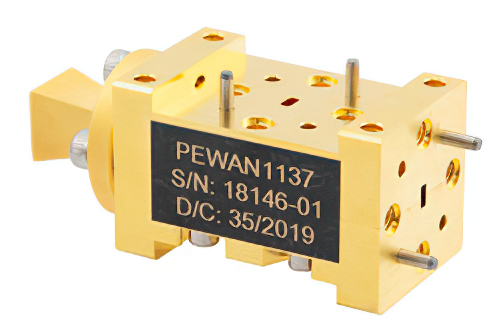

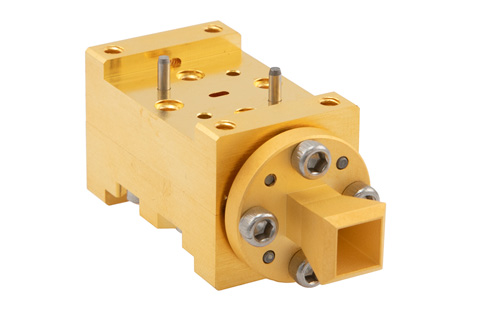

WR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 15 dBi Gain, UG-387/U-Mod Flange   PEWAN1137

75 to 110

15 dBi

Rectangular
WR-10

Square Cover
UG-387/U-Mod

33.00

22.00

  • descrWR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 15 dBi Gain, UG-387/U-Mod Flange
  • descrWR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 15 dBi Gain, UG-387/U-Mod Flange

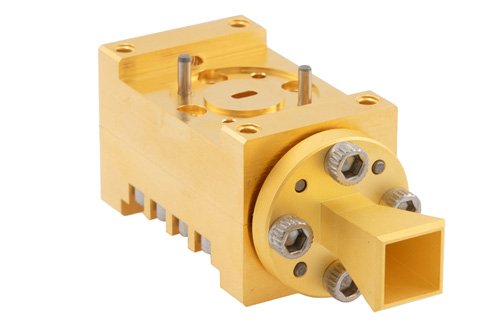

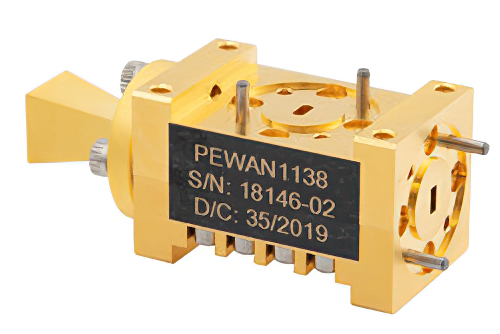

WR-12 Waveguide Dual Polarized Horn Antenna, 60 GHz to 90 GHz Frequency Range, 15 dBi Gain, UG-387/U Flange   PEWAN1138

60 to 90

15 dBi

Rectangular
WR-12

Square Cover
UG-387/U

33.00

28.00

  • descrWR-12 Waveguide Dual Polarized Horn Antenna, 60 GHz to 90 GHz Frequency Range, 15 dBi Gain, UG-387/U Flange
  • descrWR-12 Waveguide Dual Polarized Horn Antenna, 60 GHz to 90 GHz Frequency Range, 15 dBi Gain, UG-387/U Flange



WR-12 Waveguide Dual Polarized Horn Antenna, 50 GHz to 75 GHz Frequency Range, 15 dBi Gain, UG-385/U Flange   PEWAN1139

50 to 75

15 dBi

Rectangular
WR-12

Square Cover
UG-385/U

33.00

28.00

  • descrWR-12 Waveguide Dual Polarized Horn Antenna, 50 GHz to 75 GHz Frequency Range, 15 dBi Gain, UG-385/U Flange
  • descrWR-12 Waveguide Dual Polarized Horn Antenna, 50 GHz to 75 GHz Frequency Range, 15 dBi Gain, UG-385/U Flange

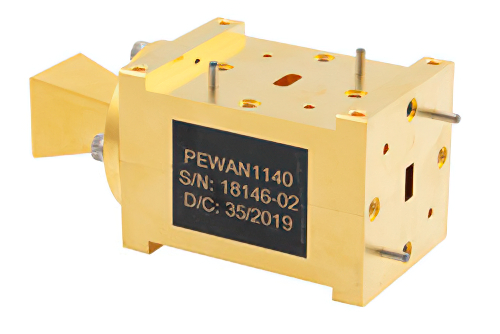

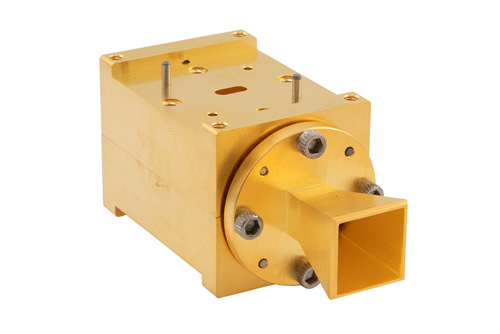

WR-22 Waveguide Dual Polarized Horn Antenna, 33 GHz to 50 GHz Frequency Range, 15 dBi Gain, UG-383/U Flange   PEWAN1140

33 to 50

15 dBi

Rectangular
WR-22

Square Cover
UG-383/U

33.00

28.00

  • descrWR-22 Waveguide Dual Polarized Horn Antenna, 33 GHz to 50 GHz Frequency Range, 15 dBi Gain, UG-383/U Flange
  • descrWR-22 Waveguide Dual Polarized Horn Antenna, 33 GHz to 50 GHz Frequency Range, 15 dBi Gain, UG-383/U Flange



WR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 20 dBi Gain, UG-387/U-Mod Flange   PEWAN1141

75 to 110

20 dBi

Rectangular
WR-10

Square Cover
UG-387/U-Mod

18.00

16.00

  • descrWR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 20 dBi Gain, UG-387/U-Mod Flange
  • descrWR-10 Waveguide Dual Polarized Horn Antenna, 75 GHz to 110 GHz Frequency Range, 20 dBi Gain, UG-387/U-Mod Flange

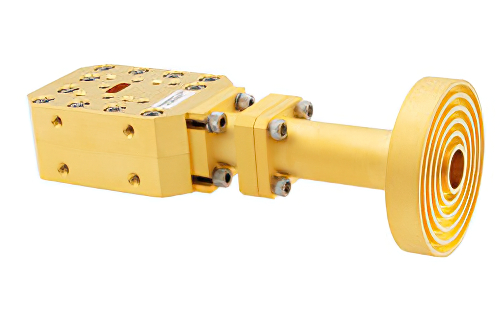

WR-28 Waveguide Dual Polarized Feed Horn Antenna, 24 GHz to 42 GHz Frequency Range, 10 dBi Gain, UG-599/U Flange   PEWAN1142

24 to 42

10 dBi

Rectangular
WR-28

Square Choke
UG-599/U

60.00

60.00

  • descrWR-28 Waveguide Dual Polarized Feed Horn Antenna, 24 GHz to 42 GHz Frequency Range, 10 dBi Gain, UG-599/U Flange
  • descrWR-28 Waveguide Dual Polarized Feed Horn Antenna, 24 GHz to 42 GHz Frequency Range, 10 dBi Gain, UG-599/U Flange

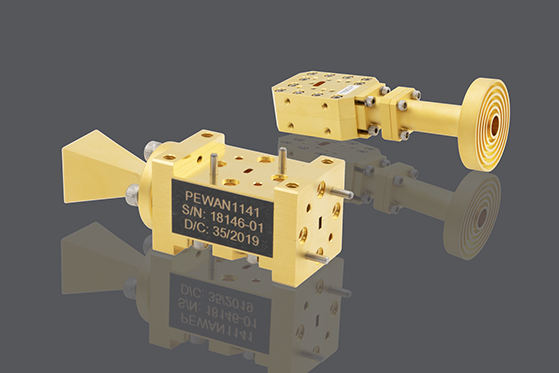

Dual Polarized Waveguide Antennas from Pasternack

Dual polarized waveguide antennas are used in a wide variety of applications due to their high power handling capability, low loss, high directivity, and near constant electrical performance across a broad bandwidth. Pasternack’s dual polarized antennas offer operating frequencies from 24-110 GHz with 10-20 dBi of gain. These antennas offer a low gain variation across their operating frequency. Dual polarized waveguide antennas are part of Pasternack's full line of RF components available for same-day shipping.
